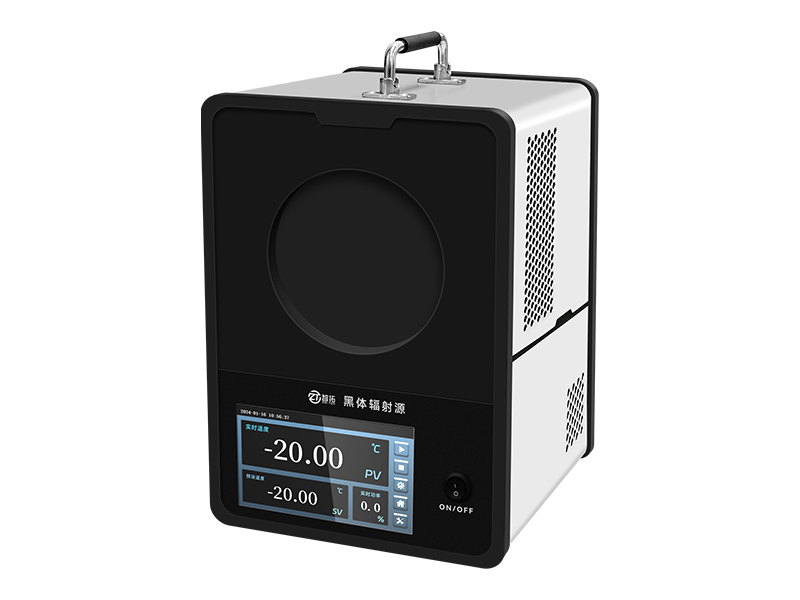

ZT-MY-150NS面源黑體爐(輻射面150mm)



面源黑體輻射源是紅外輻射工作標準，廣泛應用在紅外探測器的研制過程中的工藝測試和鑒定試驗的技術指標測試中，可以滿足廣泛應用于醫療、建筑、安全監控、環境檢測等行業紅外熱像儀的測試需求。


1）功能更齊全。內置升級配備發射率可調、可程式操作等功能。

2）7寸大液晶顯示屏，可視角度大，觸摸操作，美觀大方。

3）較同行業黑體爐產品升溫速度快，溫度穩定性好。

4）內置多點獨立的溫度修正功能，偏差小精度高。

5）人性化設計，配備折疊提手，便于攜帶和移動。


1）外型新穎設計，采用爐體和控溫儀一體化結構。

2）發熱體與外殼隔熱，采用特殊軟件限壓加熱，不需要大功率電源變壓器。

3）采用自動升溫控溫方式，安全可靠，

4）使用操作方便體積小重量輕，便于攜帶，不僅適合用于實驗室的校準，也可用于現場的校準工作。

5）大面源等溫黑體輻射面，發射率出廠默認0.95，如需要不同發射率可在0.95-1之間發射率可調。

6）自動智能調節：內含MH邏輯智能調節功能，以及參數自整定功能的先進控制算法。

7）程式控制功能，設備預留有10組不同程式設置界面，一鍵操作，方便快捷，滿足用戶多種檢測點要求，提高用戶的檢測效率。

8）通訊接口可定制RS232或RS485。

9）設備具備記憶功能，重新開機后快速恢復到之前的設置狀態，無需另行設置啟動。


型號	ZT-MY1-150NS	ZT-MY2-150NS
工作溫度	-20℃-100℃	室溫+5℃-500℃
操作方式	7寸觸摸屏操作
溫度分辨率	0.1℃/0.01℃(可選)
溫度控制	PID自動控制
輻射面	Φ150mm
發射率	≥0.95（0.95-1之間發射率可調）
溫度穩定度	不大于0.15℃與0.15%t的大者，t為輻射源溫度（10min內）
溫度均勻性	±(0.2-0.6)℃ ( 2/3 center區域內)	不大于 0.2℃與 0.2%t 的大者，t為輻射源溫度(2/3 center區域內)
電源	220V AC 50/60HZ 10A
功率	800W
體積（長×寬×高）	260mm×250mm×375mm（不包含把手）
重量	14.5Kg	10Kg
環境	22℃±3℃ 15%RH-65%RH
功能	① 支持 232 通訊或485通訊 ② 發射率可調功能(0.95-1之間可調，出廠默認發射率 0.95) ③提供視場角計算軟件 ④安全保護機制 ⑤可程式控制功能
備注	低溫面源黑體爐，當設定溫度低于環境溫度時，為有效規避黑體爐輻射面結霜問題，黑體爐自帶防結霜罩和氮氣通氣管道，用戶需自備氮氣、氮氣減壓閥等相關配套設備。	/
溯源標準器	出廠檢測采用HEITRONICS輻射溫度傳遞高溫計用于輻射溫度的量傳, 在相應的固定點黑體輻射器標定以后，提供黑體輻射源之間溫度傳遞。
溫度波動曲線	系統內配置溫度控制曲線，實時監測溫度變化情況
可程式控制功能	每段程式可根據檢測要求進行穩定時間設置，通過“保存、下發”實現快捷設置，無需每次輸入。設備預留有10組不同程式設置界面，滿足用戶多種檢測點要求，提高用戶的檢測效率。
提供視場角計算軟件	根據視場角與距物體的距離計算物體長度，也可根據物體長度跟視場角計算距離。
安全保護機制	設備有保險裝置，內部發生漏電/短路/斷路時設備能夠自動斷電；設備功率與電源線負載需匹配。
語言	默認中文，根據客戶要求可以考取全球任何地方的語言界面。
自主知識產權	黑體輻射源觸摸屏系統取得計算機軟件著作權登記證書，專利號：2020SR0565743
認證資質文件
執行規程	JJG 856-2015 工作用輻射溫度計檢定規程
